Atlas Copco Schraubenkompressoren P - Standard-Ausführung

Atlas Copco Schraubenkompressor  GA 18+ 10 PVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 10 bar 53,5 l/s 3,2 m3/minnach ISO 1217-3, CMotornennleistung: 18 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf des Motorsbei maximalem Betriebsüberdruck 22,3 kWWellenleistungsbedarf im Leerlauf 4,36 kWDrucklufttemperatur nach dem Nachkühler 27 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 11,85 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 69 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 10 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor Schutzart IP 55,Isolationsklasse F.Fabrikat SiemensSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE4 93,7 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 428 kgBrutto-Gewicht: 456 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm Lieferumfang:Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit abnehmbaren Front- und Rückenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und Ölabscheider.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider und elektronischem Kondensatablass für kühle und relativ trockene Druckluft.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet.Steuerung und Regelung mit dem "ELEKTRONIKON SYSTEM™ MK 5 Touch" mit berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage bei Betriebsüberdruck: (ISO 1217-3, Anhang E) 4,0 bar 6,7 – 23,0 l/s = 0,40 – 1,38 m3/min 7,0 bar 6,4 – 22,6 l/s = 0,38 – 1,36 m³/min 10,0 bar 5,9 – 18,6 l/s = 0,35 – 1,12 m³/min 13,0 bar 5,8 – 14,7 l/s = 0,35 – 0,88 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck: 4,0 bar 2,3 – 7,3 kW 7,0 bar 3,2 – 9,0 kW 10,0 bar 4,0 – 8,8 kW 13,0 bar 5,2 – 8,9 kW Drehzahlbereich bei Betriebsüberdruck: 4,0 bar 1900 - 5400 min-1 7,0 bar 1900 - 5400 min-1 10,0 bar 1900 - 4600 min-1 13,0 bar 2100 - 3800 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 700 / 700 / 1450 mm Rohranschlüsse: Druckluftanschluss G 1/2 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Atlas Copco Schraubenkompressor GA 15 VSDs P drehzahlgeregelt MEAC Ölbehälter AD2000 Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufigöleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientemSynchron-Reluktanzmotor (WorkPlace Luftsystem™).   Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck  4,0 bar 7,2 – 39,2 l/s = 0,43 – 2,35 m3/min  7,0 bar 6,9 – 39,6 l/s = 0,41 – 2,38 m³/min 10,0 bar 6,4 – 38,6 l/s = 0,38 – 2,32 m³/min 13,0 bar 6,3 – 32,4 l/s = 0,38 – 1,94 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck  4,0 bar 2,4 – 14,4 kW  7,0 bar 3,2 – 16,8 kW 10,0 bar 4,1 – 19,0 kW 13,0 bar 5,2 – 18,4 kW   Drehzahlbereich bei Betriebsüberdruck 4,0 bar 1900 - 9150 min-1 7,0 bar 1900 - 9150 min-1 10,0 bar 1900 - 8950 min-1 13,0 bar 2100 - 7800 min-1   Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C     Daten des Elektromotors Interner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 15 kW Spannung / Frequenz 400 V / 50 Hz   Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 700 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 1 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Lieferumfang Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen. Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor. Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 μm. Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider. Komplett mit Erstölfüllung. Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter. Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank. Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54. Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch). NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert. Drehzahlgeregelter Lüfter. Intelligentes thermostatisches Regelventil. Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen. Smartbox   Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

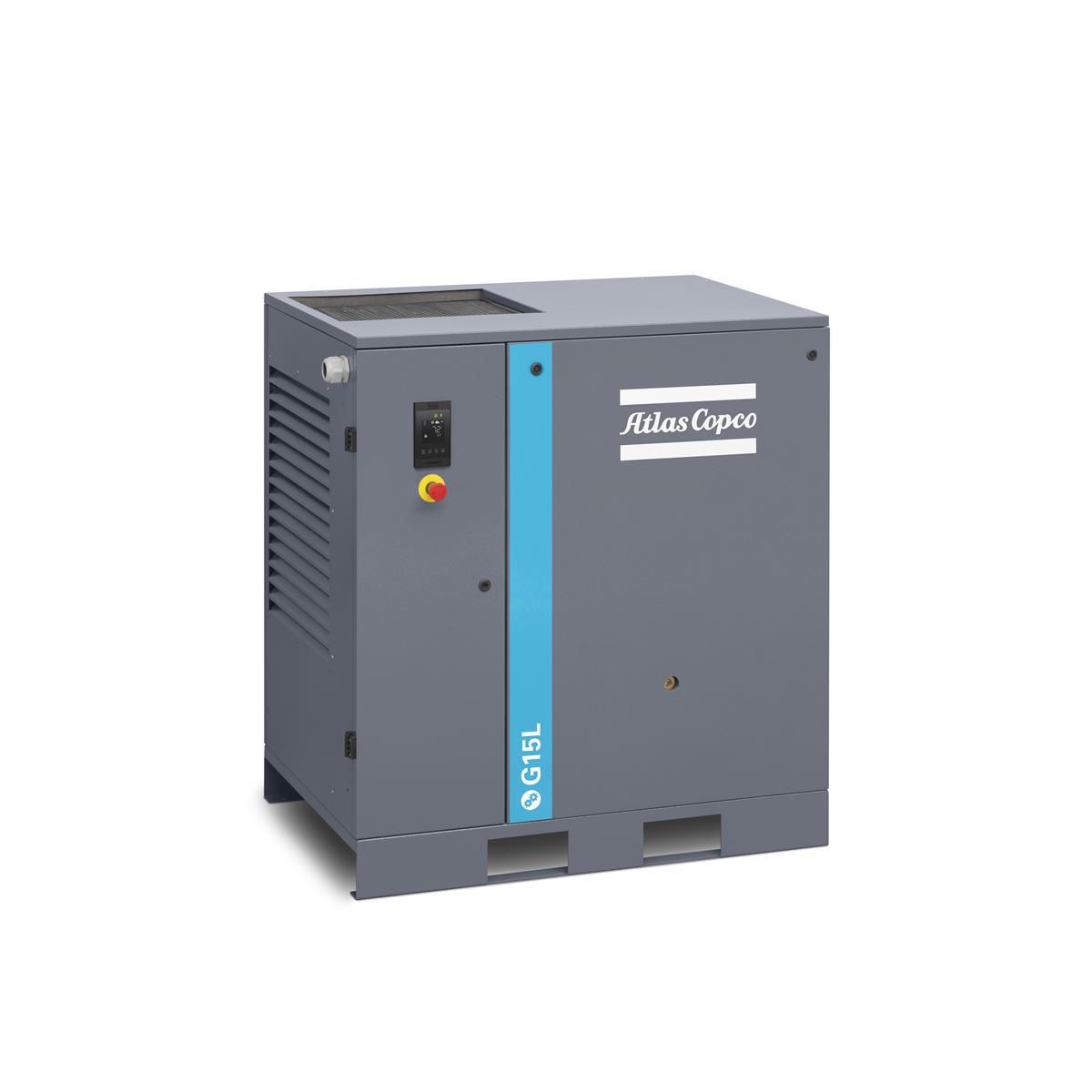

Robuster und kostengünstiger Schraubenkompressor von Atlas Copco. Die Leistungsstarke Baureihe G 15L-22 bietet alles, was professionelle Anwender benötigen: eine geringe Geräuschentwicklung, hohe Zuverlässigkeit, Effizienz und Benutzerfreundlichkeit. Zusätzlich zu der von uns angebotenen Kompressor Anlage G 15L P 10 empfehlen wir den Einsatz eines Kältetrockners sowie eines Hochleistungsfilters zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit, Schmutz und Restölpartikeln aus der Druckluft und somit für den Schutz der nachgeschalteten Verbraucher, was deren Lebensdauer erhöht.Produktvorteile:Die Baureihe G 15L-22 ist für Dauerlauf ausgelegt und kann ohne Abkühlzeiten rund um die Uhr betrieben werdenÄußerst geringe Betriebskosten, dank eines hocheffizienten Motors und eines Verdichter-Elements der neusten GenerationBetrieb nahe des Einsatzortes dank minimierter Geräusche aufgrund des vibrationsarmen AntriebssystemsZuverlässige Überwachung der Betriebsparameter mit Hilfe der Elektronikon Nano Steuerung, welche sich durch eine intuitive Bedienung auszeichnet. Mühelose Steuerung und Überwachung Ihres Kompressors über Ihr Smartphone dank der modernen SMARTLink-APP Schonender, energiesparender Betrieb dank Last-Leerlauf-Stop-Regelung mit optimiertem AlgorithmusRobuster Grundrahmen, für fundamentlose Aufstellung und GabelstapleraufnahmenGeprüfte Qualität: Jede Kompressor Anlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche AbnahmeTechnische Daten G 15L P 10 bar: Auf Anfrage auch als 7,5 oder 13 bar Version erhältlichSchraubenkompressor:Arbeitsdruckbereich min - max (bar)4,0 - 10Liefermenge bei Referenzdaten (l/min) *2310Nennleistung (kW)15Spannung (V / Hz / Ph)400 / 50 / 3AnlaufStern-DreieckAntriebsmotorSchutzklasse IP55, Effizienzklasse IE 3Kühlluftmenge (m3/h)2484Grenzwerte Umgebungstemperatur (°C)1 - 46Schallpegel dB(A) **67Steuerung TypElektronikon NanoVerdichter TypC67SchmierölRIF NDURANCE, Inhalt 9 Liter Kältetrockner:Ausführungnicht im Lieferumfang enthalten Behälter:Grössenicht im Lieferumfang enthalten Maße:L x B x H (mm)1130 x 830 x 1220Anschluss1" GGewicht (kg)313 *    Referenzdaten: 9,5 bar(ü) / Umgebungstemperatur 20°C**  Geräuschpegel nach ISO 2151:2004 - ISO 9614/2, im Freifeld in 1m AbstandLieferleistung gemessen nach ISO 1217 ed. 4 2009, Anhang CTechnische Änderungen ohne Ankündigung vorbehalten
